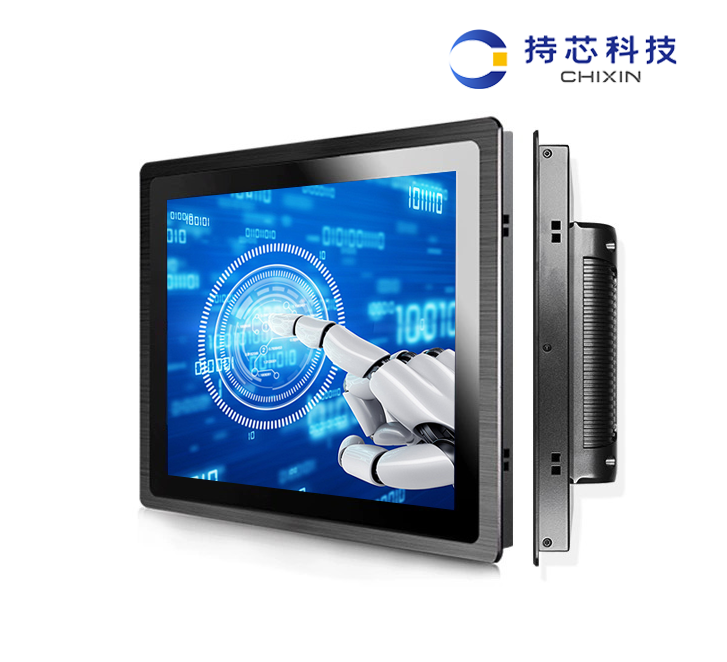

L2150P

HMI 基本规格

显示尺寸  15" TFT

分辨率  1024*768像素

显示色彩  1677万真彩色

对比度  500:1

背光类型  LED

亮度  300cd/m²

液晶寿命  ＞50000小时

触控面板  非触摸、电阻式触摸、电容式触摸

CPU  32bit RISC Cortex-A9 1GHz

存储器  4GB存储+512MB内存

RTC  内置实时时钟+32KB

可扩展存储器  2 USB Host+1 SD Card

打印端口  USB Host/串口

网络接入  LAN0:10/100 Mbps

程序下载  网口/USB Slave/U盘

通讯接口  COM0:RS232/RS485/RS422; COM1:RS232/RS485/RS422 ; COM2:RS232

音频输出  1*音频输出

扩展接口  1*CAN

HMI 电气规格

输入范围  DC12V～DC28V,内置隔离电源

功耗  12W@DC24V

允许失电  ＜3ms

绝缘电阻  超过50MΩ@500V DC

耐压性能  500VAC 1分钟

HMI 结构规格

PCB喷涂  有

外壳材料  金属

外壳颜色  浅灰

外形尺寸  366x293x49.5mm

安装开孔尺寸  352x279mm

重量  5Kg

HMI 环境规格

工作环境温度  -10～55℃

工作环境湿度  10~90%RH（无冷凝）

存储环境温度  -20~60℃

存储环境湿度  10~90%RH（无冷凝）

正弦振动测试  10~500Hz，30m/s²，三轴/1小时

冷却方式  自然风冷

HMI 产品认证

面板防护等级  符合IP65认证（4208-93）

CE认证  符合CE认证(测试标准：EN6100-6-4:2007+A1:2011,EN61000-6-2:2005)

HMI 软件

组态软件  SCADAPro
