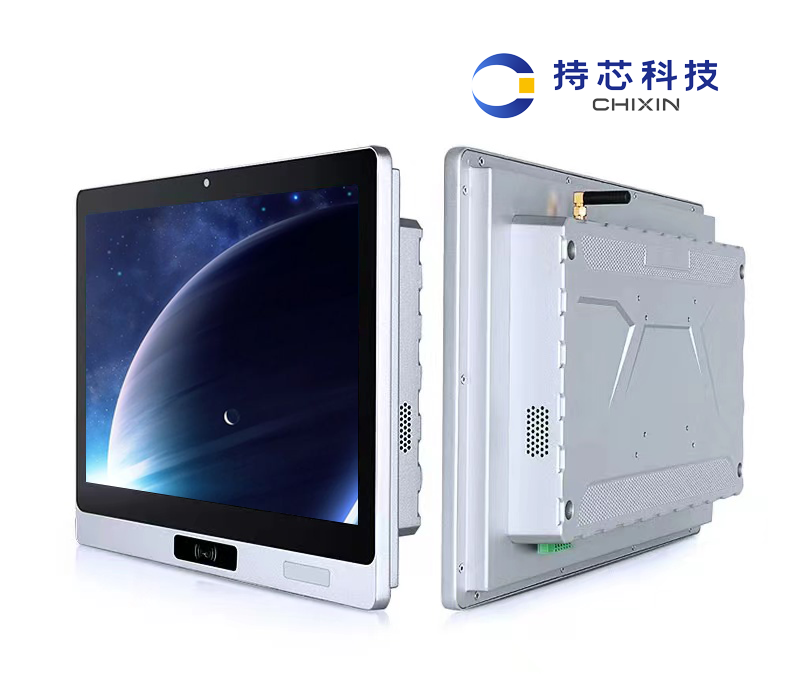

L2156E

HMI 基本规格

显示尺寸  15.6" TFT

显示区域  344.16mm(W)x 193.59mm(V)

分辨率  1920*1080像素

显示色彩  16.7M

显示视角  80/80/80/80( 左 / 右 / 上 / 下）

对比度  1000:1

背光类型  LED

亮度  250cd/m²

液晶寿命  ＞20000小时

触控面板  非触摸、电阻式触摸、电容式触摸

CPU  ARM 1.5GHz

存储器 4GB存储+512MB内存

RTC  内置实时时钟+512KB配方

可扩展存储器  1 USB Host

打印端口  USB Host/串口

网络接入  LAN0:10/100 Mbps

程序下载  网口/USB Slave/U盘

通讯接口  COM0:RS232/RS485/RS422;COM2:RS232

HMI 电气规格

输入范围  DC18V~DC28V,内置隔离电源

功耗  15W@DC24V

允许失电  ＜3ms

绝缘电阻  超过50MΩ@500V DC

耐压性能  500VAC 1分钟

HMI 结构规格

PCB喷涂  无

外壳材料  金属

外形尺寸  395x259x25.5mm

安装开孔尺寸  381.5x245.5mm

安装方式  卡扣安装，VESA挂架安装（VESA 100*100mm）

重量  2.5KG

HMI 环境规格

工作环境温度  0~50℃

工作环境湿度  10~90%RH（无冷凝）

存储环境温度  -20~60℃

存储环境湿度  10~90%RH（无冷凝）

正弦振动测试  10~500Hz，30m/s²，三轴/1小时

冷却方式  自然风冷

HMI 产品认证

面板防护等级  符合IP65认证

CE认证  符合CE认证（测试标准: EN61000-6-4:2019，EN61000-6-2:2019）

HMI 软件

组态软件  SCADAPro
