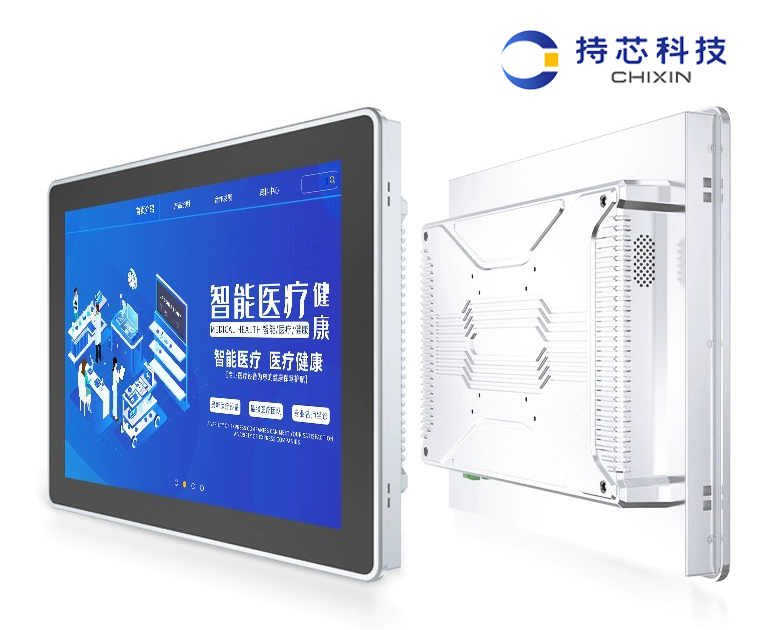

M2070-W11

HMI 基本规格

显示器 7" TFT

分辨率 1024*600

亮度（cd/m2） 300

对比度 500:1

背光类型 LED

背光寿命 >50,000小时

色彩 16.7M

LCD可视角（T/B/L/R） 85/85/85/85

点距（mm） 0.1506

屏幕面板 工控屏

触摸方式 非触摸、电容触摸、电阻触摸三种可选

处理器 Intel 赛扬 四核

USB接口 7"-21.5"：USB2.0*2，其他尺寸：USB2.0*3+USB3.0*1

DC端口 1*DC 2.5，支持宽压12V-36V供电

HDMI  支持HDMI数据输出，最大支持1080P

RJ45以太网 1*Realtec8111F 千兆接口

SIM卡  SIM卡接口 标准接口 支持各种制式

存储器  128GB存储+64GB内存

HMI 电气规格

输入电源 24+20%VDC

功耗 1.2A@24VDC

电源隔离 内置的

耐电压 500VAC（1分钟）

绝缘阻抗 500VDC超过50M

HMI 结构规格

PCB 涂层 有

外壳材质 工程塑料

开孔尺寸 192x138毫米

重量 大约4千克

安装方式 桌面式、壁挂式

HMI 环境规格

防护等级 NEMA4 / 1P66 Compliant

Front Panel

储存环境温度 -20° ~ 60°C (4° ~ 140°F)

操作环境温度 0° -55°C (32° ~ 131°F)

相对环境湿度 95%不凝结

适用海拔高度（气压） 3,000公尺以下（70.1kPa）

耐振动 10 to 25Hz (X, Y, Z $2G30分钟）

产品认证

面板防护等级  符合IP65认证（4208-93）

CE认证  通过CE认证（测试标准: EN61000-6-4:2007+A1:2011，EN61000-6-2:2005）

HMI 软件

组态软件  SCADAPro
