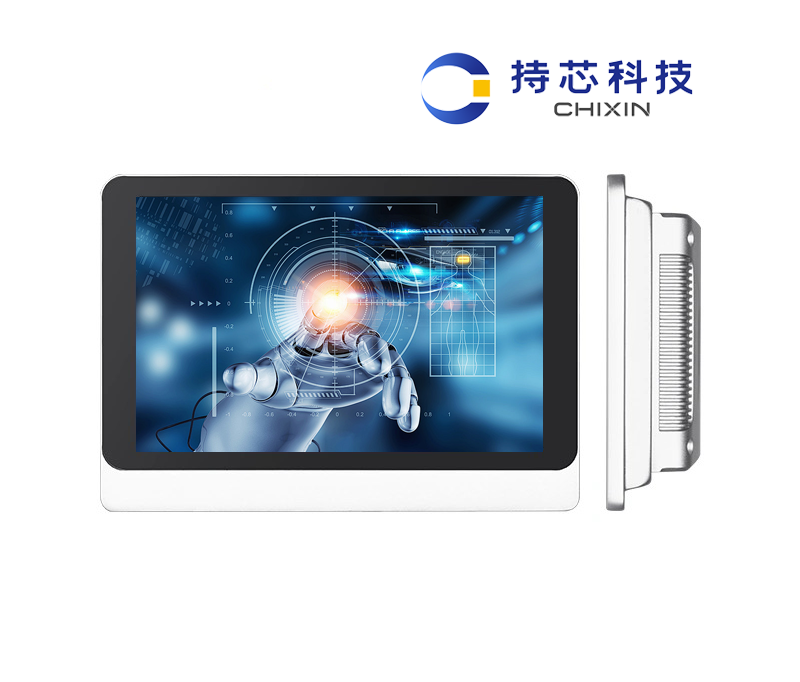

M2101-W11

HMI 基本规格

显示器 10.1"TFT

分辨率 1024 x 768

亮度 300cd/m2

对比度 800:1

背光类型 LED

背光寿命 >50,000小时

色彩 16.7M

LCD可视角（T/B/L/R） 85/85/85/85

点距（mm） 0.264

触控面板类型 非触摸、电容触摸、电阻触摸三种可选

储存器闪存（Flash） 128 GB

储存器内存（RAM） 4GB

处理器 l5-8265U 1.6Gz

USB Host USB 2.0x2,3.0x2

以太网接口 1*Realtec8111F 千兆接口

串行接口  COM*2，默认RS232协议

HMI 电气规格

输入电源 DC12V-36V

功耗 ≤48W

电源隔离 内置的

耐电压 500VAC（1分钟）

绝缘阻抗 500VDC超过50M

HMI 结构规格

PCB 涂层 有

外壳材质 铝制

重量 大约2.74千克

安装方式 桌面式、壁挂式

HMI 环境规格

防护等级 IP65

储存环境温度 -20° ~ 70°C

操作环境温度 -10° -60°C

相对环境湿度 95%（非冷凝）

适用海拔高度（气压） 3,000公尺以下（70.1kPa）

耐振动 10 to 25Hz (X, Y, Z $2G30分钟）

产品认证

面板防护等级  符合IP65认证

CE认证  通过CE认证（测试标准: EN61000-6-4:2007+A1:2011，EN61000-6-2:2005）

HMI 软件

组态软件  SCADAPro
