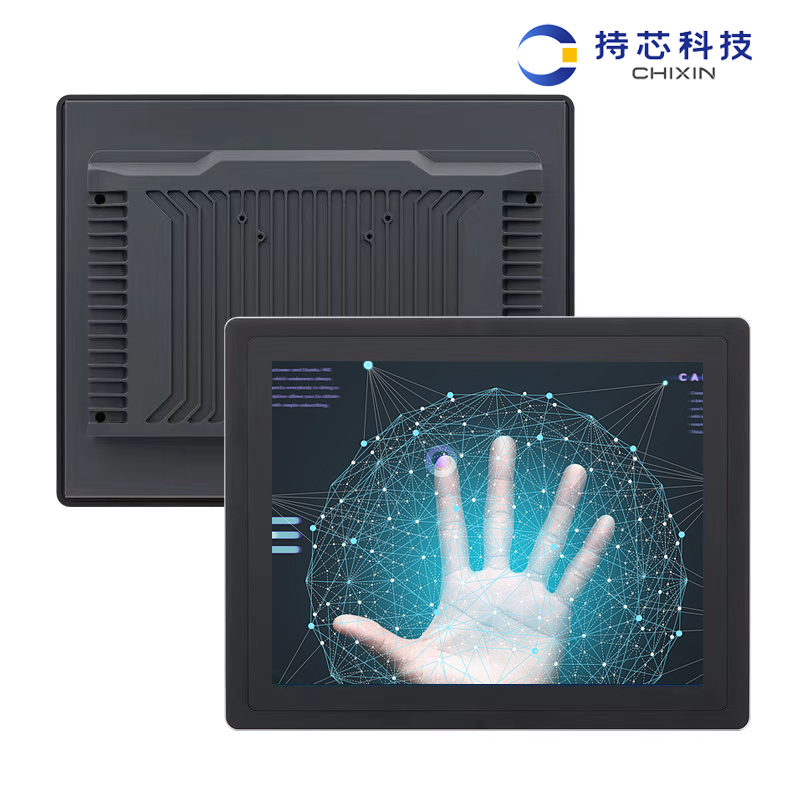

M2101E2

HMI 基本规格

显示尺寸  10.1" TFT

显示区域  222.72mm(H)x 125.28mm(V)

分辨率  1024*600像素

显示色彩  16.77M

显示视角  70/70/60/60( 左 / 右 / 上 / 下）

对比度   500:1

背光类型  LED

亮度   350cd/m²

液晶寿命  ＞30000小时

触控面板  4线精密电阻网

CPU  Quad-core ARM 1.8GHz

存储器  8GB存储+1GB内存

RTC  内置实时时钟+512KB配方

可扩展存储器  1 USB Host

打印端口  USB Host/串口

网络接入  LAN0:10/100/1000 Mbps；LAN1:10/100 Mbps

程序下载  网口/USB Slave/U盘

通讯接口  COM0:RS232/RS485/RS422;COM2:RS232

HMI 电气规格

输入范围  DC10.8V~DC28V,内置隔离电源

功耗  7W@DC24V

允许失电  ＜3ms

绝缘电阻  超过50MΩ@500V DC

耐压性能  500VAC 1分钟

HMI 结构规格

PCB三防  有

外壳材料  工程塑料

外形尺寸  271×213×38mm

安装开孔尺寸  260×202mm

重量  1.1Kg

HMI 环境规格

工作环境温度  0~50℃

工作环境湿度  10~90%RH（无冷凝）

存储环境温度  -20~60℃

存储环境湿度  10~90%RH（无冷凝）

正弦振动测试  10~500Hz，30m/s²，三轴/1小时

冷却方式  自然风冷

HMI 产品认证

面板防护等级  符合IP65认证

CE认证  符合CE认证（测试标准: EN61000-6-4:2019，EN61000-6-2:2019）

HMI 软件

组态软件  SCADAPro
