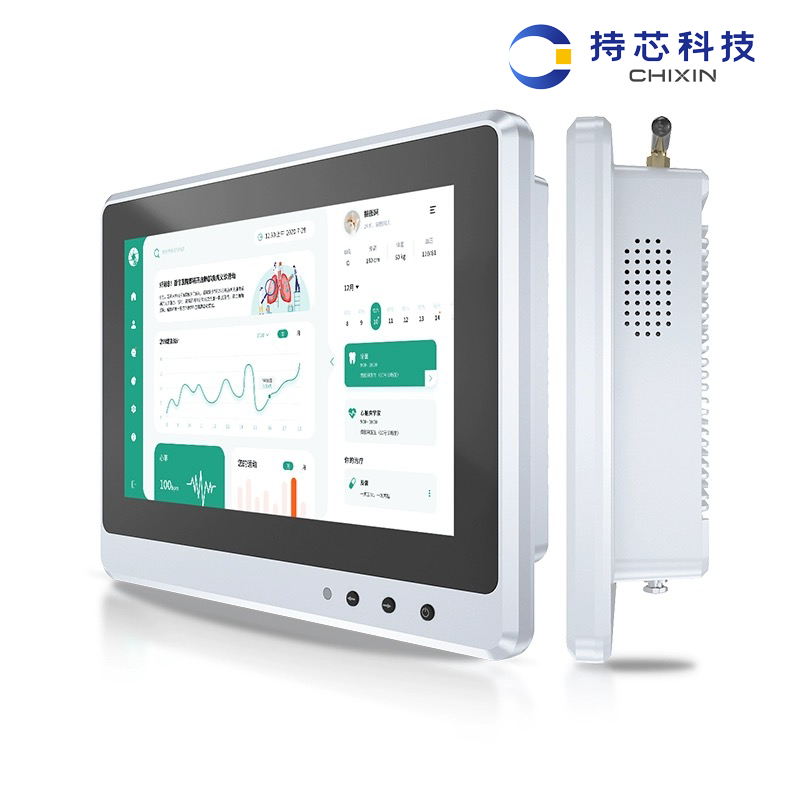

L2101T

HMI 基本规格

显示器 10.1"WVA(宽视角）

分辨率 1024 x 768

亮度（cd/m2） 350

对比度 1000:1

背光类型 LED

背光寿命 >50,000小时

色彩 16.7M

LCD可视角（T/B/L/R） 80/60/80/80

点距（mm） 0.2175(H) x 0.2088(V)

触控面板类型 非触摸、电阻式触摸、电容式触摸

储存器闪存（Flash） 4 GB

储存器内存（RAM） 1GB

处理器 四核心RISC中央处理器

SD卡插槽 无

USB Host USB 2.0x1

以太网接口  LAN 1: 10/100 Base-T x 1

串行接口  Con.A: COM2 RS-4852W/4W;COM3 RS-485 2W;Con.B: COM1 RS-232 4W

;COM3 RS-232 2W*

HMI 电气规格

输入电源 24+20%VDC

功耗 510mA@24VDC

电源隔离 内置的

耐电压 500VAC（1分钟）

绝缘阻抗 500VDC超过50M

HMI 结构规格

PCB 涂层 有

外壳材质 工程塑料

外形尺寸 200.3×146.3×35.0毫米

开孔尺寸 192x138毫米

重量 大约1千克

安装方式 面板安装

HMI 环境规格

防护等级 NEMA4 / 1P66 Compliant

Front Panel

储存环境温度 -20° ~ 60°C (4° ~ 140°F)

操作环境温度 0° -55°C (32° ~ 131°F)

相对环境湿度 10%~90%（非冷凝）

适用海拔高度（气压） 3,000公尺以下（70.1kPa）

耐振动 10 to 25Hz (X, Y, Z $2G30分钟）

产品认证

面板防护等级  符合IP65认证

CE认证  通过CE认证（测试标准: EN61000-6-4:2007+A1:2011，EN61000-6-2:2005）

HMI 软件

组态软件  SCADAPro
