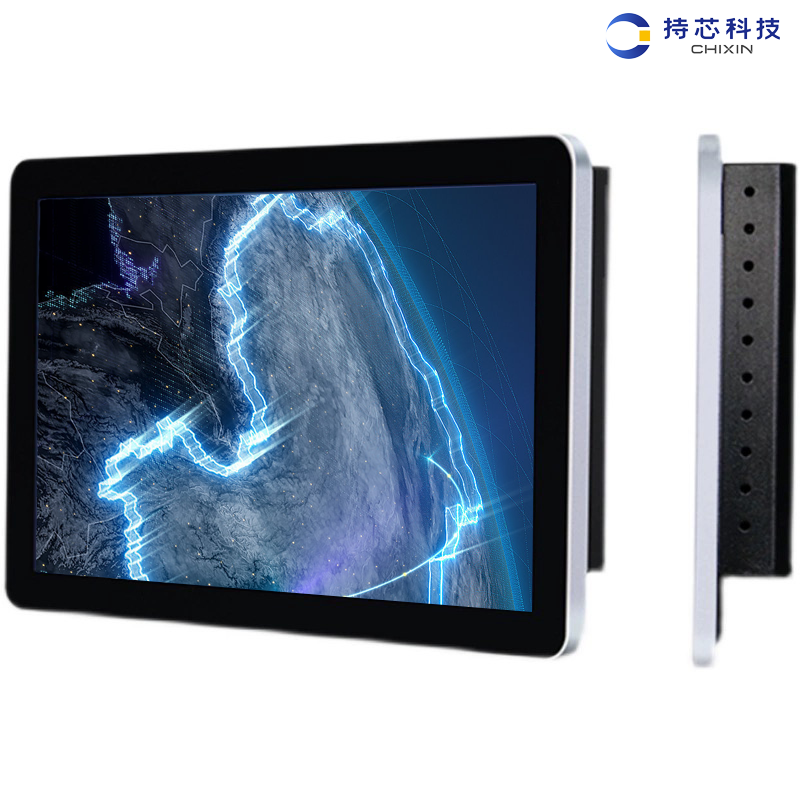

B121X

HMI 基本规格

显示尺寸  12.1" TFT

显示区域  246mm(W)×184.5mm(H)

分辨率  800×600像素

显示色彩  65536彩色

显示视角  80/80/65/75(左/右/上/下)RDH10

对比度  800:1

背光类型  LED

亮度  400cd/m²

液晶寿命  ＞20000小时

触控面板  4线精密电阻网络（表面硬度4H）

CPU  ARM RISC 32Bit 800MHz

存储器  256MB存储+128MB内存

RTC 内置实时时钟

可扩展存储器  1 USB Host+1 SD Card

打印端口  USB Host/串口

以太网  10/100M自适应

程序下载  USB Slave（Micro USB）/U盘/网口

通讯接口  COM0：RS232/RS485/RS422；COM1：RS485/RS422；COM2：RS232

HMI 电气规格

输入范围  DC12V~DC28V，内置隔离电源

功耗  10.8W@DC24V

允许失电  <3ms

绝缘电阻  超过50MΩ@500VDC

耐压性能  500VAC 1分钟

HMI 结构规格

外壳材料  工程塑料

外形尺寸  350×260×54(mm)

安装开孔尺寸  339×249(mm)

重量  2.2Kg

HMI 环境规格

工作环境温度  -10~55℃

工作环境湿度  10~90%RH（无冷凝）

存储环境温度  -20~60℃

存储环境湿度  10~90%RH（无冷凝）

正弦振动测试  10~500Hz，30m/s²，三轴/1小时

冷却方式  自然风冷

HMI 产品认证

面板防护等级  符合IP65认证（4208-93）

CE认证  通过CE认证（测试标准: EN61000-6-4:2007+A1:2011，EN61000-6-2:2005）

HMI 软件

组态软件  SCADA
