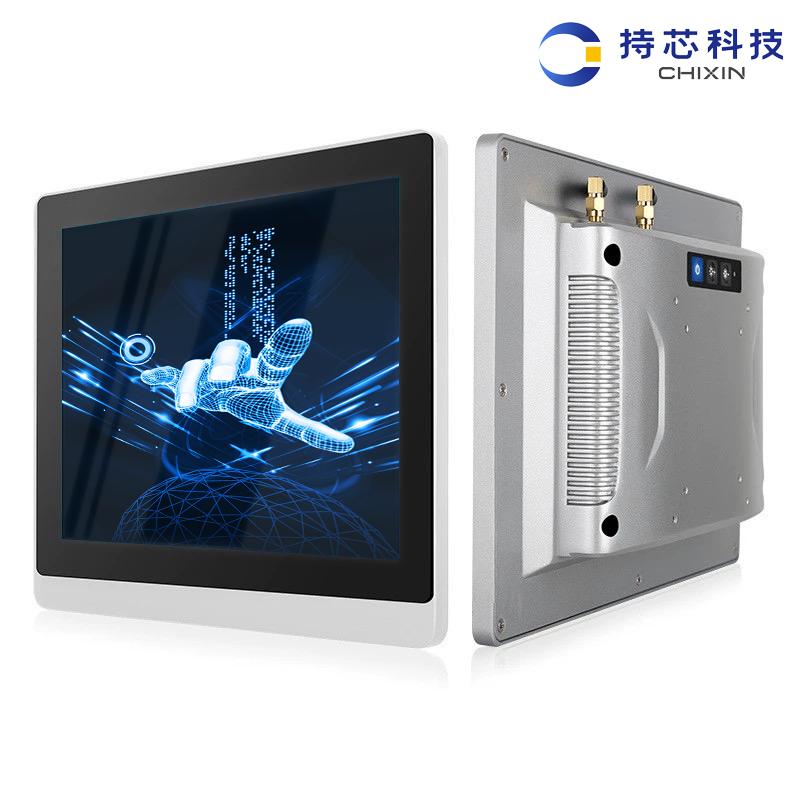

BL150X

HMI 基本规格

显示尺寸  15" TFT

显示区域  304.13(W)×228.10(H)

分辨率  1024×768像素

显示色彩  65536彩色

显示视角  80/80/80/80(左/右/上/下)

对比度  800:1

背光类型  LED

亮度    420cd/m²

液晶寿命  50000小时

触控面板  4线精密电阻网络（表面硬度4H）

CPU  ARM RISC 32Bit 800MHz

存储器  256MB存储+128MB内存

RTC  内置实时时钟

可扩展存储器  1 USB Host

打印端口   USB Host/串口

以太网  10/100M自适应

程序下载  USB Slave（Micro USB）/U盘/网口

通讯接口  COM0：RS232/RS485/RS422；COM2：RS232

HMI 电气规格

输入范围  DC10.8V~DC28V，内置隔离电源

功耗    16W@DC24V

允许失电  <3ms

绝缘电阻  超过50MΩ@500VDC

耐压性能  500VAC 1分钟

HMI 结构规格

外壳材料  工程塑料

外形尺寸  398×298×47(mm)

安装开孔尺寸  383×283(mm)

重量    3Kg

HMI 环境规格

工作环境温度  -10~55℃

工作环境湿度  10~90%RH（无冷凝）

存储环境温度  -20~60℃

存储环境湿度  10~90%RH（无冷凝）

正弦振动测试  10~500Hz，30m/s²，三轴/1小时

冷却方式  自然风冷

产品认证

面板防护等级  符合IP65认证（4208-93）

CE认证  通过CE认证（测试标准: EN61000-6-4:2007+A1:2011，EN61000-6-2:2005）

HMI 软件

组态软件  SCADA
