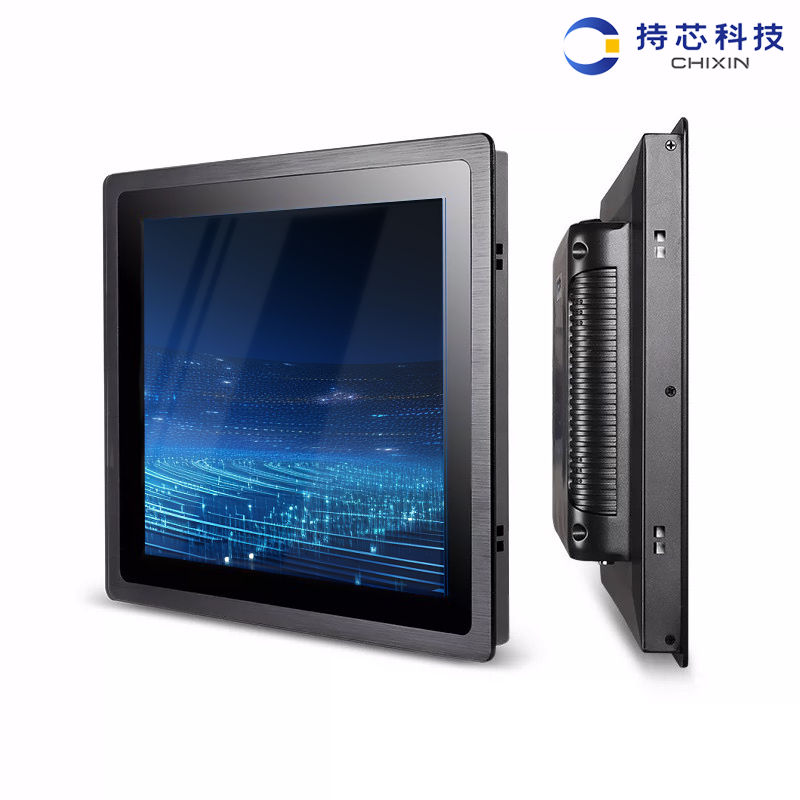

BL101X

HMI 基本规格

显示尺寸 10.1" TFT

显示区域 222.72(W)×125.28(H)

分辨率 1024×600像素

显示色彩 16.2M

显示视角 85/85/85/85(左/右/上/下)

对比度 500:1

背光类型 LED

亮度 300cd/m²

液晶寿命 大于30000小时

触控面板 4线精密电阻网络（表面硬度4H）

CPU ARM RISC 32Bit 800MHz

存储器 256MB存储+128MB内存

RTC 内置实时时钟

可扩展存储器 1 USB Host

打印端口 USB Host/串口

以太网 LAN0:10/100 Mbps

程序下载 USB Slave（Micro USB）/U盘/网口

通讯接口 OM0：RS232/RS485/RS422；COM2：RS232

HMI 电气规格

输入范围 DC10V~DC28V，内置隔离电源

功耗 6W@DC24V

允许失电 <3ms

绝缘电阻 超过50MΩ@500VDC

耐压性能 500VAC 1分钟

结构规格

外壳材料 工程塑料

外形尺寸 271×191×36(mm)

安装开孔尺寸 260×179(mm)

重量 0.9Kg

HMI 环境规格

工作环境温度 0~50℃

工作环境湿度 10~90%RH（无冷凝）

存储环境温度 -20~60℃

存储环境湿度 10~90%RH（无冷凝）

正弦振动测试 10~500Hz，30m/s²，三轴/1小时

冷却方式 自然风冷

HMI 产品认证

面板防护等级 符合IP65认证（4208-93）

CE认证 通过CE认证（测试标准: EN61000-6-4:2007+A1:2011，EN61000-6-2:2005）

HMI 软件

组态软件 SCADA
